TS 8/75

DownloadServlet?id=8334

· Orbitális hegesztőfej csővégek csőfalba történő behegesztéséhez

· Kis helyszükséglet, könnyű súly

· Nagy termelékenység. A pneumatikus működtetésű rögzítőrendszernek köszönhetően egy kezelő egyszerre több hegesztőfejjel is tud hegeszteni

· Ergonómiailag kedvező kialakítás. Kezelőgombok a markolatba beépítve

· Kezelése rendkívül egyszerű. Az égő-, a huzalhozzávezetés- ill. a távtartó lábak beállítása rendkívül gyorsan és egyszerűen elvégezhető

· Automatikus ívhossz-szabályozás (AVC, opció)

· Külső- vagy a fejjel egybeépített huzalelőtoló (opció)

· A zárt vízhűtőkörnek köszönhetően a hegesztőfej terhelhetősége és üzembiztossága kimagasló

· A fej speciális kialakításának köszönhetően az végtelenül forgatható bármely irányba (a ciklus végén nincs szükség a fej visszaforgatására)

· A fejbe épített impulzusadó segítségével az égő valós helyzete szinkronizálható a hegesztési programmal

· A hegesztési ciklus végén az égő automatikusan visszatér a kiindulási helyzetébe

· A hegesztőfejhez rendelhető kiegészítők segítségével az speciális feladatok elvégzésére is alkalmassá tehető

Minimális belső csőátmérő		10 mm (opcióként 8 mm)
Maximális belső csőátmérő		60 mm (opcióként 75 mm)
Bekapcsolási idő:
	- gázhűtéses égővel (standard)	250 A / 60 %
	- vízhűtéses égővel (opció)	300 A / 60 %
Hegesztőfej hűtése		Zárt vízhűtőkörrel
Automatikus ívhossz-szabályozás (AVC, opció)		20 mm
Pneumatikus rögzítő- / központosító rendszer		15 ÷ 40 mm belső csőátmérőkhöz
Hagyományos központosító rendszer		10,5 ÷ 60 mm belső csőátmérőkhöz
Huzalelőtoló:
	- külső	POLYFIL-2, POLYFIL-3 vagy POLYFIL COMPACT-1
	- beépített	Fixen álló vagy a fejjel együtt forgó
Használható huzaltekercsek:
	- beépített huzalelőtoló	1,5 kg / 4”
	- külső huzalelőtoló	15 kg / 300 mm
Csővégek helyzete a csőfalhoz képest:
	- síkban	Standard
	- visszahúzott	Max. 2 mm
	- kilógó	Max. 13 mm
	- csővégek behegesztése a csőfal belső felületéhez	Opció
	- csővégek behegesztése dupla csőfal belsejébe	Opció
Tömeg		7 kg (kábelköteg és huzaltekercs nélkül)
Kábelköteg hossza		9 m

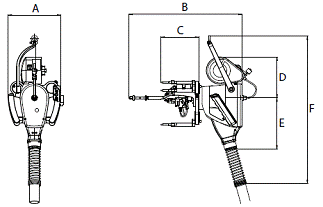

Méretek [mm]
	Hagyományos rögzítőrendszer	Pneumatikus rögzítőrendszer
A	205	205
B	417	443
C	148	148
D	161	161
E	202	190
F	583	583

Alkalmazási példák
	Csőfal síkjában álló csővégek behegesztése	Csőfal síkjából kilógó (max. 13 mm) csővégek behegesztése

	Csőfal síkjától visszahúzott (max. 2 mm) csővégek behegesztése	Csővégek behegesztése a csőfal belső síkjába

	Csővégek behegesztése dupla csőfalon (opció)	Csővégek behegesztése a cső belsejéből (opció)
